Diagrama Unifilar
Visão Geral do Sistema Elétrico
Representação simplificada das conexões e componentes elétricos do projeto residencial

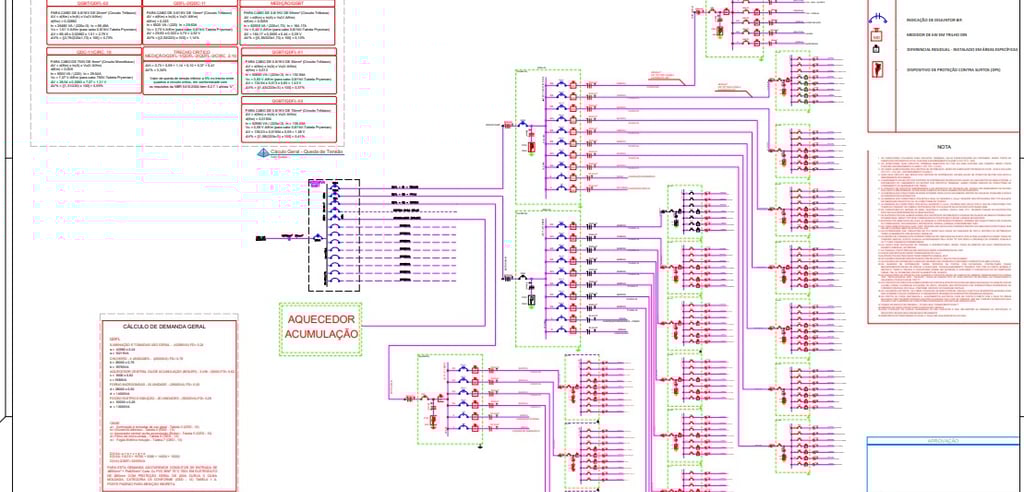

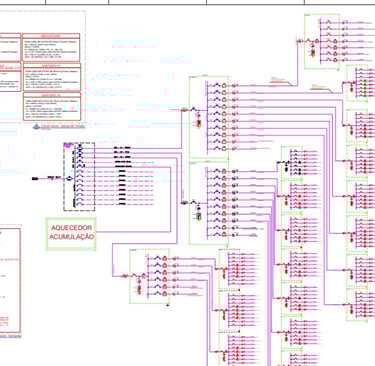

O diagrama unifilar é uma parte fundamental do projeto elétrico. Ele apresenta, de forma clara e objetiva, a distribuição dos circuitos, os quadros de distribuição, os disjuntores e demais elementos que compõem o sistema.
Nesta prancha, é possível visualizar como cada kitnet está conectada ao sistema principal, facilitando tanto a execução da obra quanto a manutenção futura. É uma ferramenta indispensável para eletricistas, engenheiros e todos os profissionais envolvidos na instalação elétrica.
