Detalhamento dos Quadros de Distribuição

Especificações técnicas e disposição dos componentes internos dos quadros

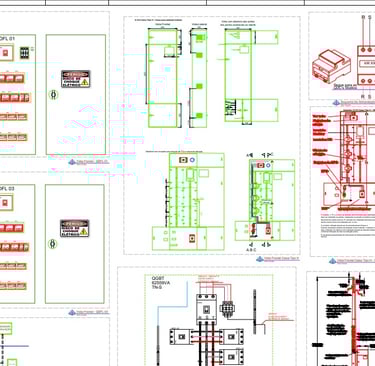

Nesta prancha, apresento os detalhes dos QDCs que atendem as unidades residenciais do projeto. Cada quadro foi dimensionado conforme a demanda individual das kitnets, garantindo proteção, organização e facilidade na manutenção elétrica.

A prancha traz cortes e elevações dos quadros, identificação dos circuitos, especificações dos disjuntores, barramento de neutro, terra e fase, além de espaço reservado para futuras ampliações. O objetivo é oferecer uma instalação segura, conforme as normas da NBR 5410, e prática para os profissionais em campo.

Esse nível de detalhamento contribui para uma execução mais precisa e reduz riscos de erros durante a instalação.
